强盾消防科技经过大量的实践与探索，制定了一系列关于20L～30L自动消防炮系统的解决方案
一、设计依据
《建筑设计防火规范》 (GB50016-2006)
《火灾自动报警系统设计规范》 (GB50116-98)
《大空间智能型主动喷水灭火系统设计规范》( GB25204-2010
《大空间智能型主动喷水灭火系统技术规程》(CECE 263 : 2009)
二、系统说明
1.本公司的全自动智能消防水炮灭火系统采用ZDMSO.8/20S-QX50型系统. ZDMSO.8/20S-QX50型灭火系统集防火、防盗、监控于一体，现场一旦火灾发生，图像信息处理主机发出报警信号显示报警区域的图像，并自动开启录像机进行记录;同时通过联动控制台采用人机协同合作的方式启动消防水炮进行定点灭火。
2.现场设置
在需要保护区域内共设置8台全自动智能消防水炮(型号ZDMS0.8/20S-QX50) ,安装信号解码箱与消防水炮距离不超过10米,电动阀宜水平安装。消防水炮现场控制箱安装在消防水炮下方附近距地面1.5米的墙上。操作时应能看清其动作;设备安装高度见平面图。设备型号参见材料表。
三、 系统供电
消防水炮工作电压为AC220V ,由信号解码精输出;现场控制箱电源由消防控制室水炮集中控制柜提供。
四、系统布线
1. 从消防水炮集中联动控制柜至现场控制箱布线要求 :
装置电源线(AC220V) : ZR-BV3*2.5
CAN总线通讯信号线 :ZR-RVSP2*1.5
2. 从现场控制箱至信号解码器布线要求:
水炮电源线 (AC220V) : ZR-BV3*2.5
485总线通讯信号线: ZR-RVSP2*1.5
3. 从消防水炮集中联动控制柜至消防水炮视频系统布线要求 :
视频线: SYV-75-5(每台炮需单独配备)
五、接地线
本系统工作接地电阻必须小于4欧姆，采用联合接地时,接地电阻小于1欧姆。
六、消防联动:
全自动智能消防水炮的联动是由系统主机完成的，启动方式有设备自动、现场控制箱手动等启动方式。
消防水炮自动控制:
在消防系统处于自动运行模式下，当警报信号在控制室经由主机确认后,控制室主机向消防水炮发出灭火指令，消防水炮按设定程序搜索着火点，并锁定目标。再启动电动阀进行灭火。
现场控制箱手动控制：
由于现场的情况多变，设备可能无法自动定位。这时候就需要人工进行现场控制箱的操作，控制消防水炮的运行与灭火。
七、消防控制室
消防控制室内设置一套操作台 ，其中包括图像信息处理主机、消防炮集中控制器、消防水炮电源、启泵控制盘等设备;操作台与墙面至少留1米的维护空间，消防控制室地面须铺设防静电/防火型地板，架空高度为300mm。
八、施工要求
管线安装应按照电气施工中相应的规范进行，施工时与土建、设备等专业密切配合，协调进行。
九、本说明末及事项参见国家现行有关标准、规范执行。
十、系统功能及要求:
1.消防水炮须采用双波段红外、票外复合探利方式。避免出现因现场特殊材料燃烧而产生的紫外火焰不能被红外探测监控到的盲区，防止因阳光和普通照明灯光的干扰而导致红外探测监控误报的情况出现。保证其探测的可靠性。
2.消防水炮现场控制箱的功能及要求:
2.1其面板上按键须具有对消防炮进行水平(左右)转动和垂直(上下)转的功能;假如消防水炮锁定火灾位置不准确,即可通过手动定位来调整射水角度。
2.2其面板上按键须具有对电动阀进行打开或关闭控制的功能。
2.3其面板上按键须设置急停按钮。即当水炮误喷射时。按下该急停按钮。射水立即停止。
2.4其面板上的指示灯须能够直观显示消水炮、电动阀的运行状态、报警和故障待信息。
3.消防水炮集中控制柜的功能及要求:
3.1集中联动控制柜须直观显示出现场任意一个消防水炮、电动阀的运行状态、报警和故障等信息。
3.2集中联动控制柜须具有对任意一个消防炮进行远程的点对点水平 (左右)转动和重直(上下)转动的功能。
3.3集中联动控制柜须具有对现场任意一个电动阀进行远程的点对点打开或关闭的功能。
3.4集中控制柜不但具有对现场实时视频监控的功能.还须具有在可视软件中对现场任意一个消防水炮进行远程的点对点水平(左右)转动和重直(上下)转动的功能。

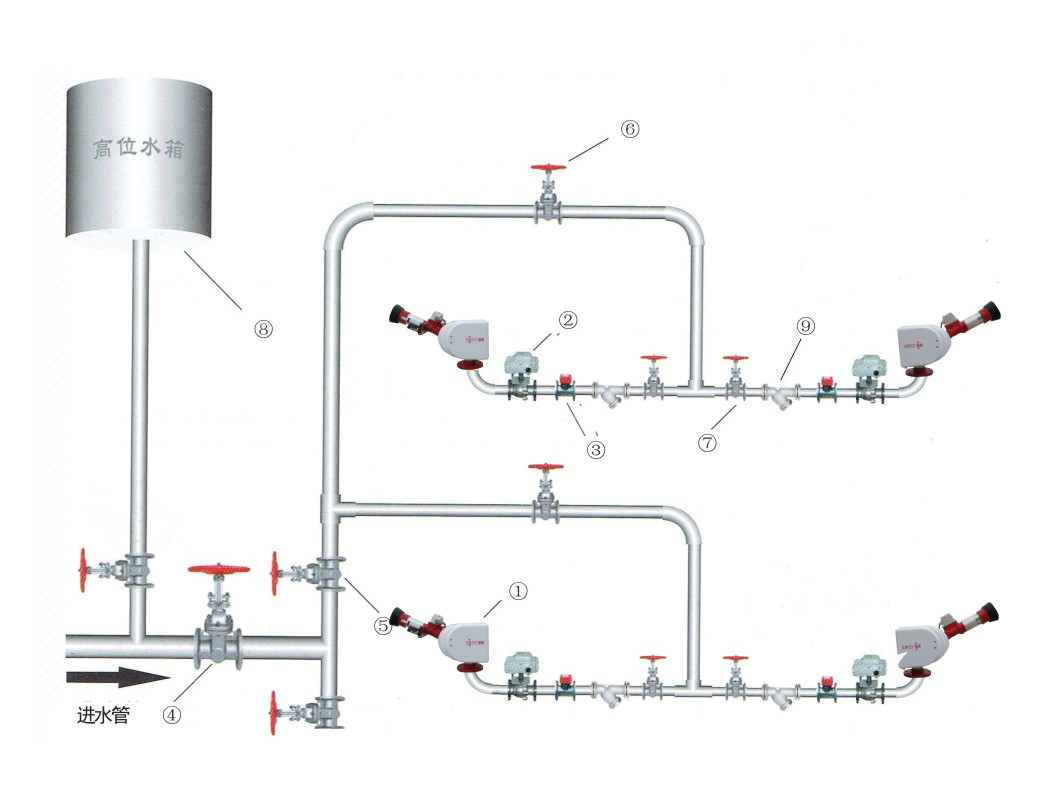

ZDMS(20L/S~30L/S)灭火装置系统-管网示意图
①系统图：

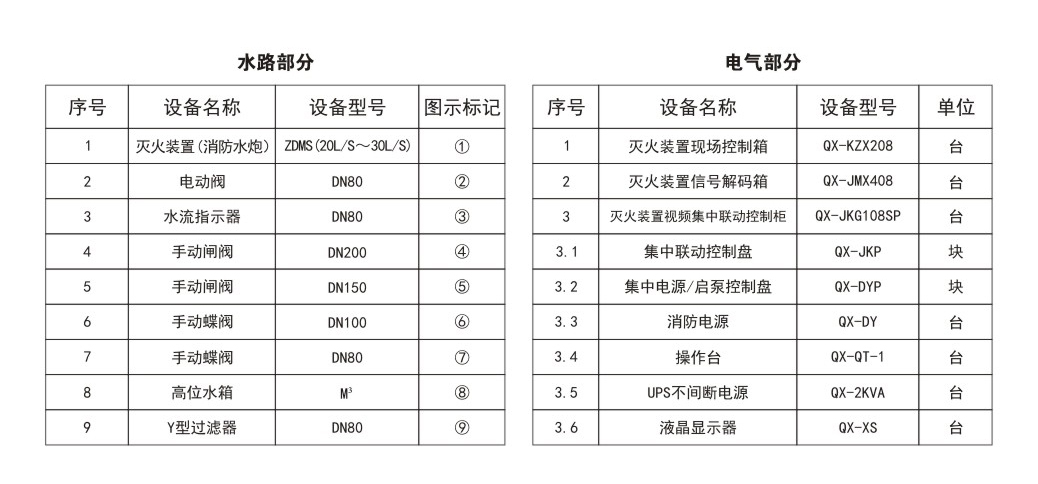

②系统组成：

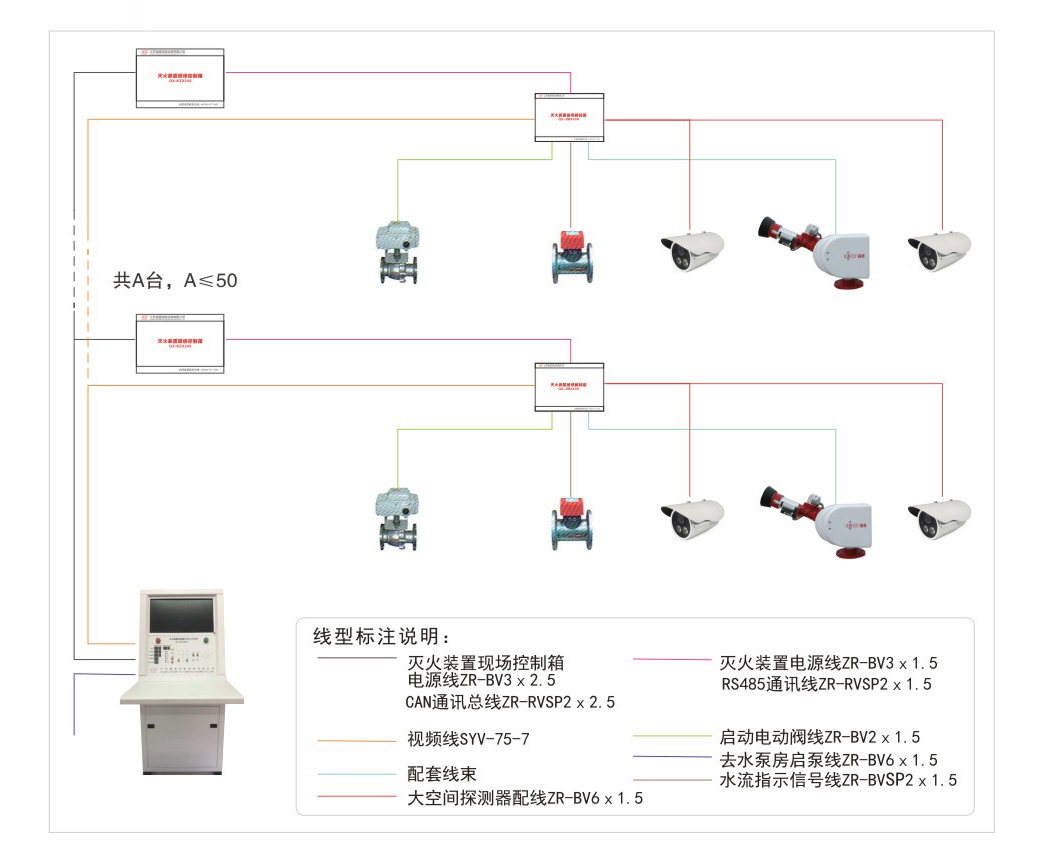

ZDMS(20L/S~30L/S)灭火装置（消防水炮）-电控图及安装示意图
①系统图：

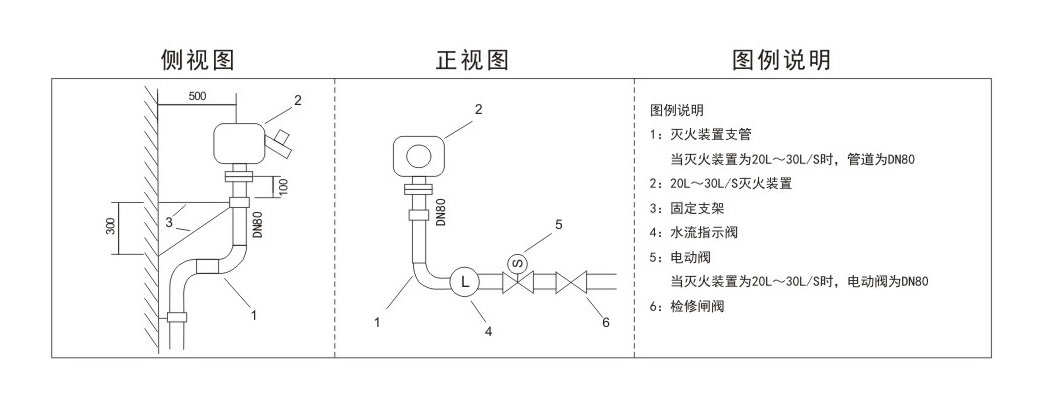

②安装示意图
